DTR螺栓式谐振电容器
您当前的位置: DTR螺栓式谐振电容器
DTR阻燃高频高压谐振电容器

广泛应用于各种中频,超音频 感应加热电源等电子设备的串、并联谐振电路。

电介质:聚丙烯薄膜

结构:双面金属化与金属化膜内串结构

封装:阻燃环保外壳,阻燃(94V-0级)环氧封装

引出:镀锡铜螺母或片引出

高纹波电流

高稳定性,低损耗

具有自愈性

产品规格见附件


  • 性能指标

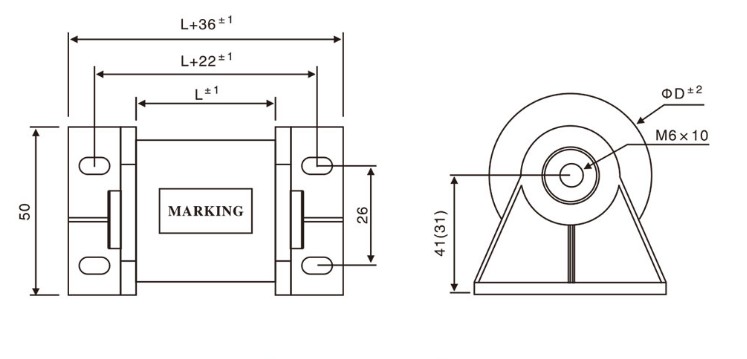

  • 外型及尺寸

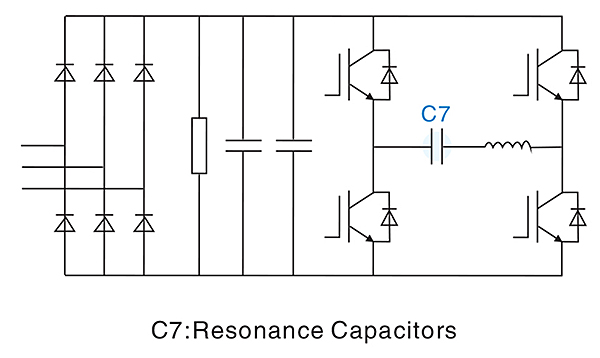

  • 典型线路图
  • 波形图

技术性能/Specifications

引用标准/Reference standards

IEC 61071 60068

工作温度范围/Operating temperature range

-40~85

容量范围/Capacitance

0.1~4μF

额定电压 /Rated Voltage

3000-3600V.DC

容量偏差 /Tolerance

±5% 10%

极间耐电压 /Test voltage between terminals

1.5Ur(DC) 10s  25±5

极壳耐电压 /Test voltage between terminals and case

3000V 50Hz 60S, 25±5

损耗角正切/Dissipation factor

tgδ≤6×10-4 at 25±5, 1KHz

绝缘电阻/Insulation resistance

C*IR30000S,   at  100VDC,25±5,60S

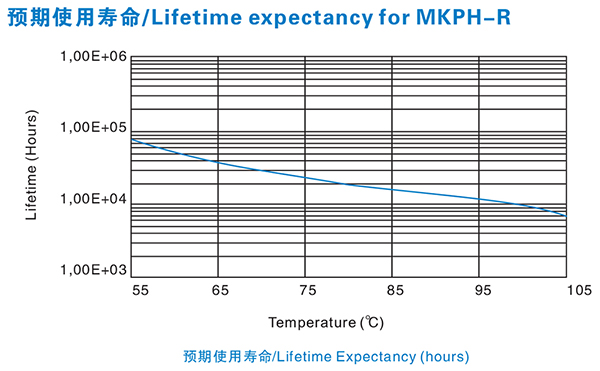

预期寿命/Life expectancy

100000h at Ur and 70
